Xin chào các bạn!

Hôm nay, mình sẽ tìm hiểu vấn đề tiến – lùi- chậm-ngắt phanh một cách triệt để chi tiết dễ hiểu.

Đầu tiên là 1 IC Zin Xmen Vespa đời mới 5 bình mà có thêm dây màu trắng, cắm bình thường là chạy 60V, tút ra về điện 48V, khi hết điện tút ra sẽ thêm được mấy chục km. Khuyến cáo, nên sử dụng ít chức năng này, khi bật nên sẽ làm giảm độ bền của bình ắc quy. (trường hợp bất khả kháng mới sử dụng đến chức năng này).

IC Xmen Vespa 2017 cách lắp Tiến-Lùi-Nhanh-Chậm-Ngắt phanh

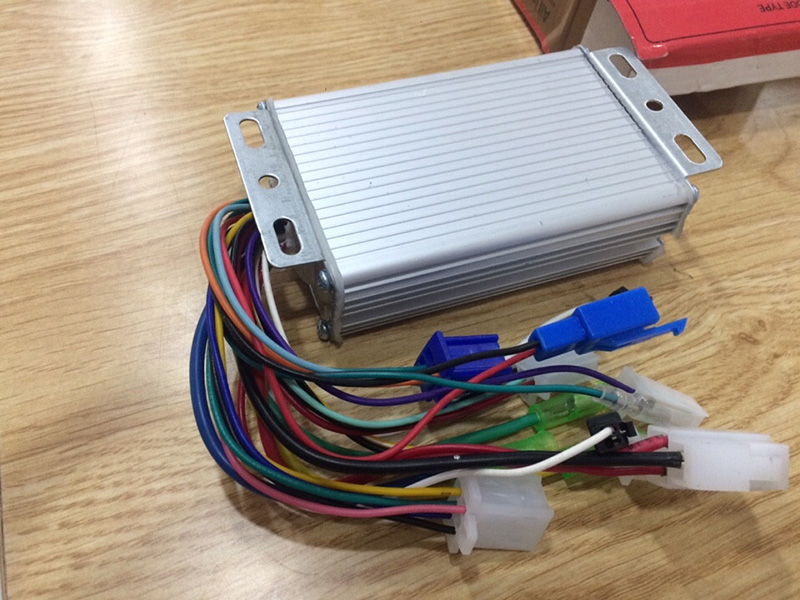

Ic điều tốc

Bây giờ sẽ lắp vào xe để minh họa cho nó gọn, cho các bạn xem được chi tiết hơn.

Những cụm dây cơ bản hơn sẽ cắm trước như cụm dây nguồn, cụm dây tay ga và cụm dây động cơ. Cứ thế mình kẹp vào là được.

Lưu ý: Dương động cơ của những điều khiển zin này là phải cho nó chạy đủ 5 đây con, nếu không có mắt sẽ không chạy được như ic đa năng. Nhưng đổi tiếng là tiếng kêu của nó rất êm, gần như không có tiếng động.

-  Tiếp đến là dây pha, như vậy xe có thể đã sử dụng được nhưng nó chưa có bất cứ một chức năng phụ trợ nào cả. Nếu cắm nguồn thì nó đã đi được rồi. Bây giờ tiếp đến chức năng phụ của IC Zin trên Xmen Vespa.

IC Xmen Vespa 2017 cách lắp Tiến-Lùi-Nhanh-Chậm-Ngắt phanh

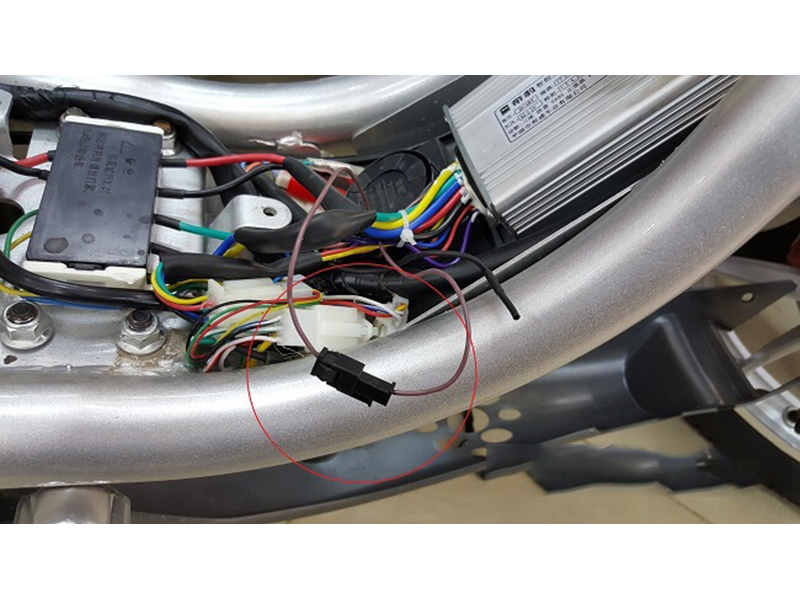

Cách đo thông mạch xe

Đầu tiên là công tắc ngắt phanh: Công tắc ngắt phanh điện dương, phiên bản sau này sẽ làm 2 dây luôn. Có thêm 1 sợi dây khác là màu xanh da trời sọc vàng mà để cho các bạn thích cắm âm-dương gì cũng được.

1 đầu sẽ lắp vào dây màu đỏ và dây màu đen đều được, từ công tác ngắt phanh từ tay phanh.

Phần còn lại sẽ cho vào bất cứ 1 cái dây nào từ thân xe lên đến đầu đèn, hay ổ khóa đều được. Dây dương sẽ vào công tắc lắp phanh của khiển, còn 1 đầu vào bất cứ dây nào cũng được.

Tiến lùi: gồm màu trắng, sọc trắng, xanh sọc trắng và màu đen. Công tắc lùi đấu lên công tắc trên tay lái là được.

Nhanh chậm: Màu đen-nâu.

IC Xmen Vespa 2017 cách lắp Tiến-Lùi-Nhanh-Chậm-Ngắt phanh

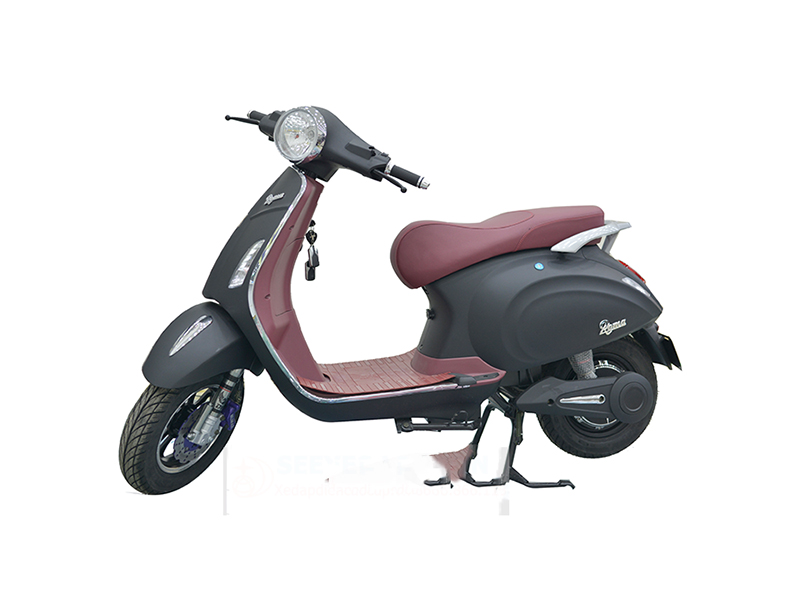

IC được thử nghiệm trên Vespa 2017

Sau khi đấu xong thì sẽ ga thử kiểm tra một lần nữa. Ở cái này, đòi hỏi sự tỉ mĩ, khôn khéo của từng thợ sửa chữa.

Mọi thắc mắc xin liên hệ 0938 906 886 1800 6726 - 093.890.6886 hoặc gửi về mail: thegioixechaydien@gmail.com để chúng tôi tư vấn thêm.

Chúc bạn thành công!.

Phan Thị Lệ Huyền
