Nhận biết chính xác màu sắc của IC đầu tốc cho những ai mới bắt đầu vào nghề


07/05/2018 | Xem 248

Sau đây, sẽ hướng cho các bạn công dụng các màu sắc trên bộ IC đầu tốc, chắc chắn sẽ chi tiết và hữu ích cho những ai chưa biết các chức năng của từng màu dây. Hiện tại có 12 loại IC đầu tốc, gồm các IC đa năng từ 350w, đến 450w, 500w, 800w, 1000w theo kích thước lớn dần.

Nhận biết chính xác màu sắc của IC đầu tốc cho những ai mới bắt đầu vào nghề

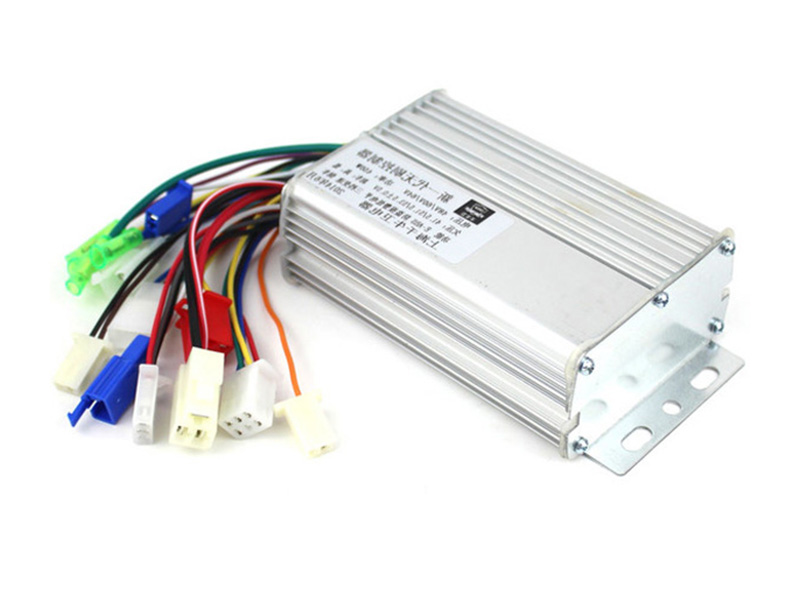

IC đầu tốc đa năng chất lượng ổn định đảm bảo

- Đầu tiên là IC đầu tốc đa năng 350w, có 36-48V có nghĩa là dải điện từ 36 đến 48v cho xe 3 bình hoặc 4 bình.

- IC 300w theo xe, chỉ có 40V, tức là chỉ dùng cho xe 4 bình.

- IC đa năng 450W

- IC 500w

- IC 800W

- IC 1000w

- IC 2000w

Sau đây là từng màu dây trên IC đầu tốc: Nhóm dây cơ bản đầu tiên là dây nguồn, gồm 3 dây cơ bản, dây cấp nguồn riêng là dây đỏ to. Dây đỏ nhỏ đỏ chính là cấp nguồn ổ khóa, đây là múi đơn dẫn từ nấc ổ khóa các nguồn ổ khóa trở về.

- Dây động cơ gồm 3 dây pha, gồm xanh cửu long, xanh lá, màu vàng.

- 5 dây con động cơ, 2 dây đỏ đen gồm cáp nguồn, 3 dây còn lại sẽ là dây tín hiệu dẫn từ mắt động cơ.

- Dây tay Gas thường 3 màu xanh- đỏ - đen quyen thuộc, các hãng ic thường làm rắc 3 hoặc rắc 4. Dây đỏ là dây 5V cấp cho tay gas, dây đen cấp điện âm, màu xanh lá để chuyển tín hiệu động cơ để chuyển tín hiệu tăng giảm. Dây cửu long còn lại là dây công tắc ngắt phanh, ở đây chung âm của tay gas. Khi 2 dây màu đen và xanh cửu long chạm nhau thì xe sẽ dừng. Bạn có thể cắt rắc nhựa để đấu nối vào các xe để đấu nối, làm giảm hư hỏng.

- Dây công tơ mét là màu xanh lá đi 1 mình, 1 nhánh. - 2 đầu rắc màu đỏ nổi bật là dây báo động chống trộm, hầu hết dây chống trộm chỉ cần cắm vào được.

- 2 dây trắng nhỏ với 2 rắc đen, cắm vào 1 đến 2s phải tút ra không nên để nguyên. Có 2 tác dụng đảo chiều tiến lùi, 2 là chuyển tín hiệu chuẩn cho mắt động cơ để làm giảm tiếng ồn do động lệch pha. Các bạn cứ cắm 5 dây và dây màu trắng động cơ sẽ êm hơn.

- Rắc 3 dây tím –hồng- đen chính là tốc độ nhanh chậm để đấu cho những dây có công tắc nhanh chậm.

Mọi thắc mắc xin liên hệ 0938 906 886 1800 6726 - 093.890.6886 hoặc gửi về mail: thegioixechaydien@gmail.com để chúng tôi tư vấn thêm.

Phan Thị Lệ Huyền
